Dati di base
Tipo di base:
1. Stile conduttore singolo isolato
stile conduttore 2.Twin
3. Manicotti terminali del cavo non isolati
Caratteristiche
Sezione trasversale totale: 0,25~150 mm²
Codice colore e dimensione del tubo secondo DIN 46228, parte 4 (0,5~50 mm²)
Privo di alogenuri, ignifugo può accettare
Resistente al calore fino a 105℃(PP) 120℃ (PA)
Materiale:
Rame puro al 99%.
Sintetico: polipropilene (PP), poliammide (PA)
Superficie
Stagnato per proteggere dalla corrosione
Informazioni sull'ordine
Ora disponibile anche in pratiche scatole di plastica per esigenze più piccole.In circostanze normali non abbiamo requisiti MOQ per l'imballaggio dei sacchetti.
Dati tecnici
Materiale conduttivo (tranne la gamma Quick Connect)
| Rame | Puro al 99,9%. |
| Resistenza alla trazione | 200MPa |
| Valutazione duttile | 35% |
| Stato finale del metallo | Parte del prodotto ricotto |
| Contenuto di ossigeno | 50 ppm max |
|
|
|
| Ottone | 30% Zinco 70% Rame |
| Resistenza alla trazione | 580 MPa |
| Valutazione duttile | 6% min |
| Stato finale del metallo | Parte del prodotto ricotto |
|
|
|
| Materiale | Lattina |
| Contenuto di stagno | 99,90% |
| Altri metalli | Piombo + Antimonio |
| Spessore della placcatura | 1,5 micron |
|
|
|
| Conducibilità generale | 98,5% SIGC |
| Resistività totale | 1.738 microohm cm |
|
|
|
| Materiale | PVC per tutti tranne nylon 6 o nylon 66 - per IQC |
| Calo di tensione | 1,5 kV(min) |
| Resistenza di isolamento | Sopra i 100 megaohm |
| Tensione di lavoro | Fino a 300 V CA/CC |
|
|
|
| Pre-isolare | da -40℃ a +150℃ |
| Ottone | 145℃ |
| Stagnato | 160℃ |
SPECIFICA

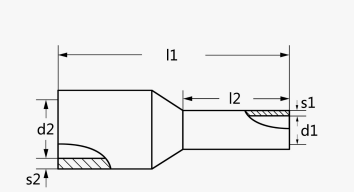

| Sezione trasversale (mm²) | Oggetto numero. | Dimensioni (mm) | ||||||
| I1 | I2 | s1 | s2 | d1 | d2 | AWG | ||
| 0,34 | E0306 | 11 | 6 | 0,15 | 0.3 | 0.8 | 1.9 | #24 |
| E0308 | 13 | 8 | ||||||
| 0,5 | E0506 | 12 | 6 | 0,15 | 0.3 | 1.0 | 2.6 | #22 |
| E0508 | 14 | 8 | ||||||
| E0510 | 16 | 10 | ||||||
| E0512 | 18 | 12 | ||||||
| 0,75 | E7506 | 12 | 6 | 0,15 | 0.3 | 1.2 | 2.8 | #20 |
| E7508 | 14 | 8 | ||||||
| E7510 | 16 | 10 | ||||||
| E7512 | 18 | 12 | ||||||
| 1.0 | E1006 | 12 | 6 | 0,15 | 0.3 | 1.4 | 3.0 | #18 |
| E1008 | 14 | 8 | ||||||
| E1010 | 16 | 10 | ||||||
| E1012 | 18 | 12 | ||||||
| 1.5 | E1508 | 14.5 | 8 | 0,15 | 0.3 | 2.3 | 4.0 | #14 |
| E1510 | 16.5 | 10 | ||||||
| E1512 | 19.5 | 12 | ||||||
| E1518 | 25.5 | 18 | ||||||
| 2.5 | E2508 | 15.5 | 8 | 0,15 | 0.3 | 2.3 | 4.0 | #14 |
| E2510 | 17.5 | 10 | ||||||
| E2512 | 19.5 | 12 | ||||||
| E2518 | 25.5 | 18 | ||||||
| 4.0 | E4009 | 16.5 | 9 | 0.2 | 0.4 | 2.8 | 4.5 | #12 |
| E4010 | 17.5 | 10 | ||||||
| E4012 | 19.5 | 12 | ||||||
| E4018 | 25.5 | 18 | ||||||
| 6.0 | E6010 | 20 | 10 | 0.2 | 0.4 | 3.5 | 6.0 | #10 |
| E6012 | 22 | 12 | ||||||
| E6018 | 28 | 18 | ||||||
| 10.0 | E10-12 | 22 | 12 | 0.2 | 0,5 | 4.5 | 7.6 | #8 |
| E10-18 | 28 | 18 | ||||||
| 16.0 | E16-12 | 22 | 12 | 0.2 | 0,5 | 5.8 | 8.7 | #6 |
| E16-18 | 28 | 18 | ||||||
| 25.0 | E25-16 | 28 | 16 | 0.2 | 0,5 | 7.5 | 11.0 | #4 |
| E25-18 | 30 | 18 | ||||||
| E25-22 | 34 | 22 | ||||||
| 35.0 | E35-16 | 30 | 16 | 0.2 | 0,5 | 8.3 | 12.5 | #2 |
| E35-18 | 32 | 28 | ||||||
| E35-25 | 39 | 25 | ||||||
| 50,0 | E50-20 | 36 | 20 | 0.3 | 0,5 | 10.3 | 15.0 | #1 |
| E50-25 | 41 | 25 | ||||||
| 70.0 | E70-20 | 37 | 20 | 0.4 | 0,5 | 13.5 | 16.0 | 2/0 |
| E70-27 | 42 | 27 | ||||||
| 95,0 | E95-25 | 44 | 25 | 0.4 | 0.8 | 14.5 | 18.0 | 3/0 |
| 120 | E120-27 | 47.6 | 27 | 0,45 | 0.8 | 16.5 | 20.3 | 4/0 |
| 150 | E150-32 | 53 | 32 | 0,5 | 1.0 | 19.6 | 23.4 | 250/300 |
